OUTSIDE BEVELING HEAD FOR PANELMILL

Special Heads

OUTSIDE BEVEL MILING HEAD
BIT: HSS 6% COBALT
DEGREE: 37,5°

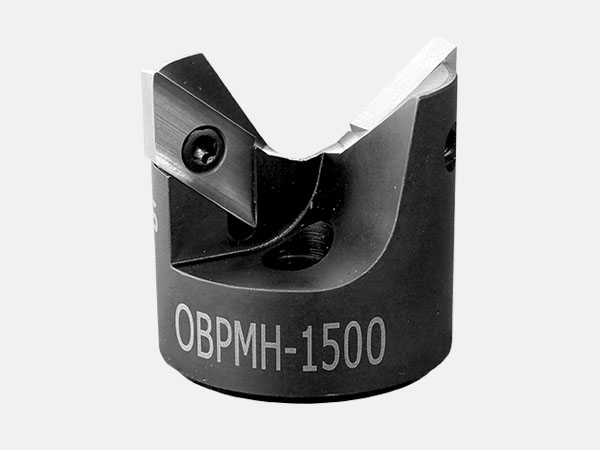

OBPMH bevelling head for bevelling tubes without membranes in a boiler waterwall.

Heads numbers

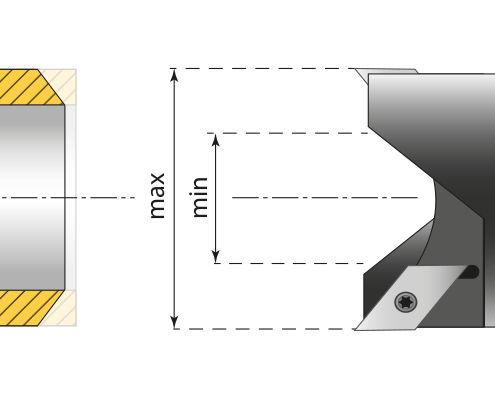

HEAD NR TUBE CAPACITY RANGE [INCH] RANGE [MM] INSERT NO. OF INSERTS
[MM] BWG MIN MAX MIN MAX
OBPMH-190 19,05 14-23 0,5826 0,866 1,48 2,2 WRIL 2
OBPMH-222 22,23 12-23 0,654 1,004 16,6 25,5 WRIL 2
OBPMH-254 25,4 11-23 0,764 1,122 19,4 28,5 WRIL 2
OBPMH-285 28,58 11-23 0,89 1,24 22,6 31,5 WRIL 2
OBPMH-317 31,75 8-23 0,917 1,732 23,3 44 WRIL 2
OBPMH-381 38,1 6-23 0,984 1,85 25 47 WRIL 2
OBPMH-444 44,45 6-23 1,024 1,89 26 48 WRIL 2
OBPMH-508 50,8 6-23 1,181 2,047 30 52 WRIL 2
OBPMH-571 57,15 6-23 1,417 2,283 36 58 WRIL 2
OBPMH-603 60,33 6-23 1,535 2,402 39 61 WRIL 2
OBPMH-635 63,5 6-23 1,654 2,559 42 65 WRIL 2
OBPMH-889 88,9 6-23 2,677 3,543 68 90 WRIL 2
