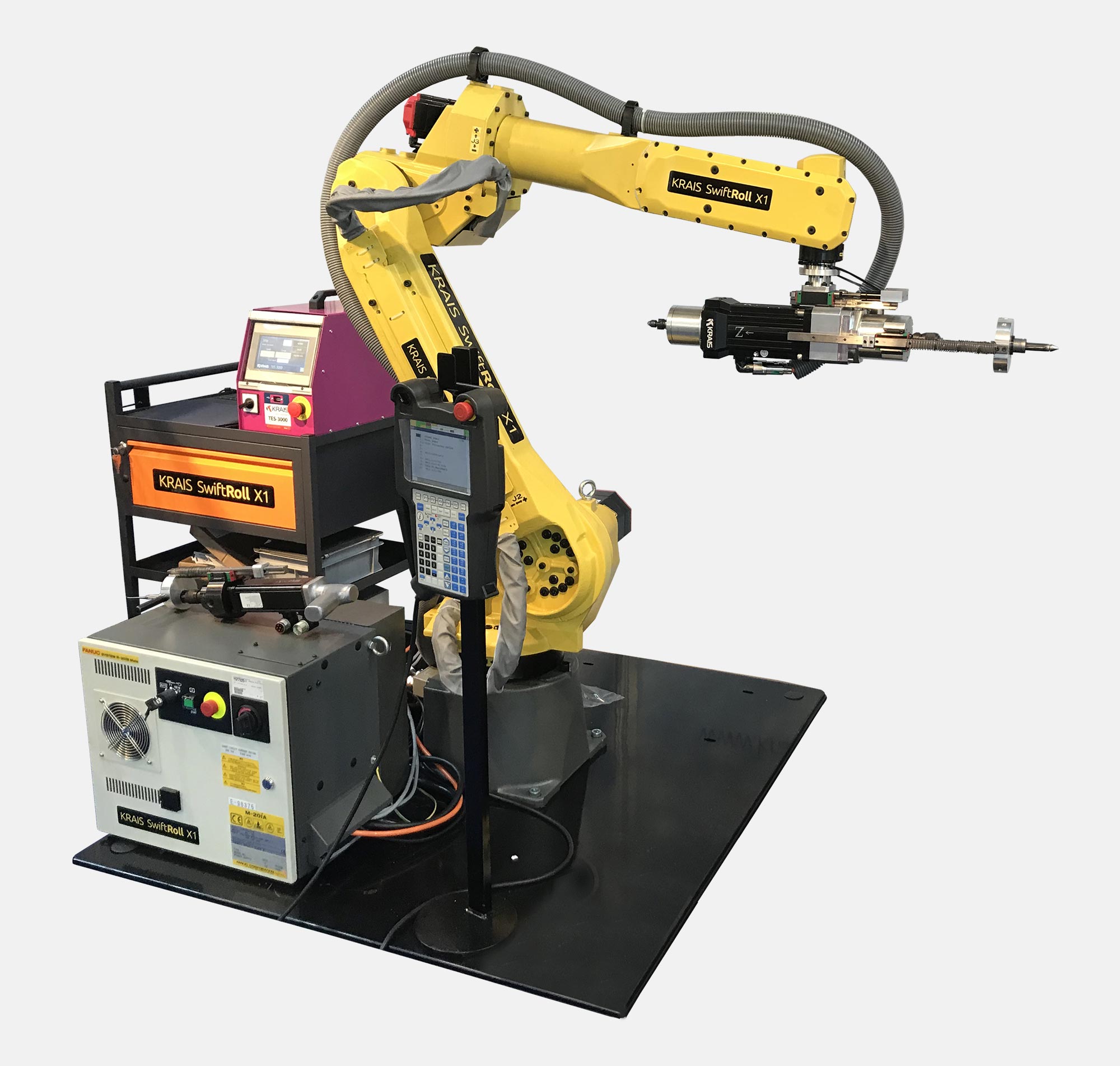

SWIFTROLL X1
The only robot from tube expanding professionals
Полностью автоматическая система Robot-Setup для вальцевания, торцовки, снятия фаски, отрезки труб и орбитальной сварки труб.
Основанный на 6-осевом роботе FANUC, специальная версия TES3000 для ЧПУ — цифровой контроллер для управления скоростью и вальцеванием и двухфункциональный сервопривод KRAIS с двойным приводом, сервопривод 3 кВт. Все работает по системе Fanuc R30iB. SwiftRoll имеет систему защиты от перегрузки в случае столкновения, чтобы предотвратить повреждения.
SwiftRoll X1 поставляется со встроенным программным обеспечением HMI и портативным ПК с программным обеспечением CAM для простого программирования трубной решетки. SwiftRoll X1 устанавливается на удобной стальной платформе. В качестве опции мы можем снабдить робота: функцией автоматической привязки, системой обзора и датчиками силы, позволяющими роботам определять силу и крутящий момент. SwiftRoll может быть также сделан на базе большего робота, который обеспечивает двойную производительность: больший радиус действия и подъем.
SwiftRoll в действии
Характеристики

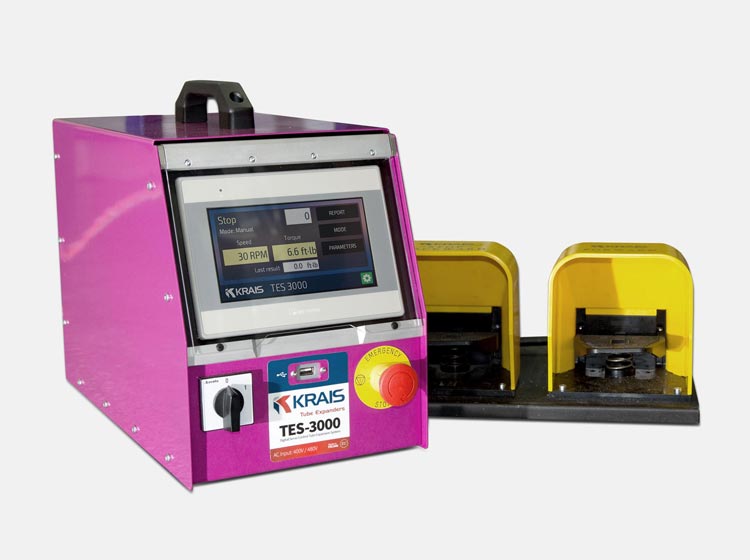

TES3000 – ОТДЕЛЬНЫЙ БЛОК
TES3000 для ЧПУ также может использоваться в качестве независимой системы вальцевания. Может использоваться с FlexHolder, телескопическим валом или портативным. Благодаря широкому ассортименту электроприводов, TES3000 для ЧПУ может использоваться для вальцевания труб различных размеров и материалов.

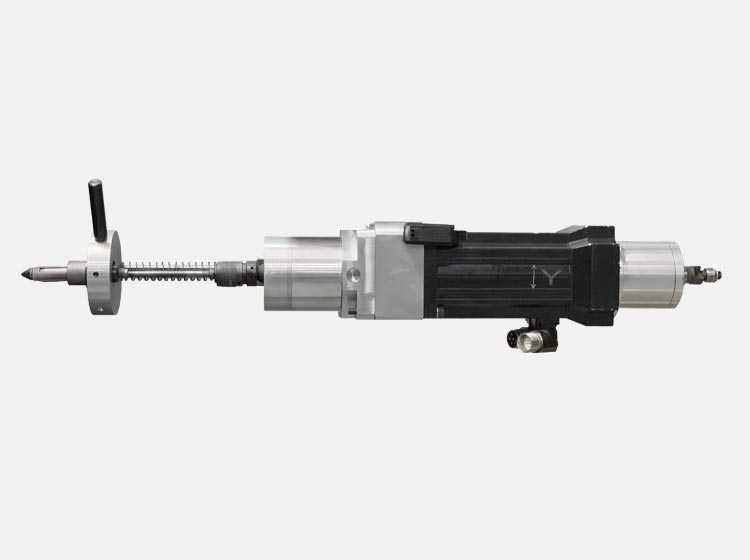

R3000 drive
Newest range of motors for tube rolling and facing in one. Torque range from 0,5 Nm to 50 Nm and speed fromm 200 to 3000 Rpm (depends on application).

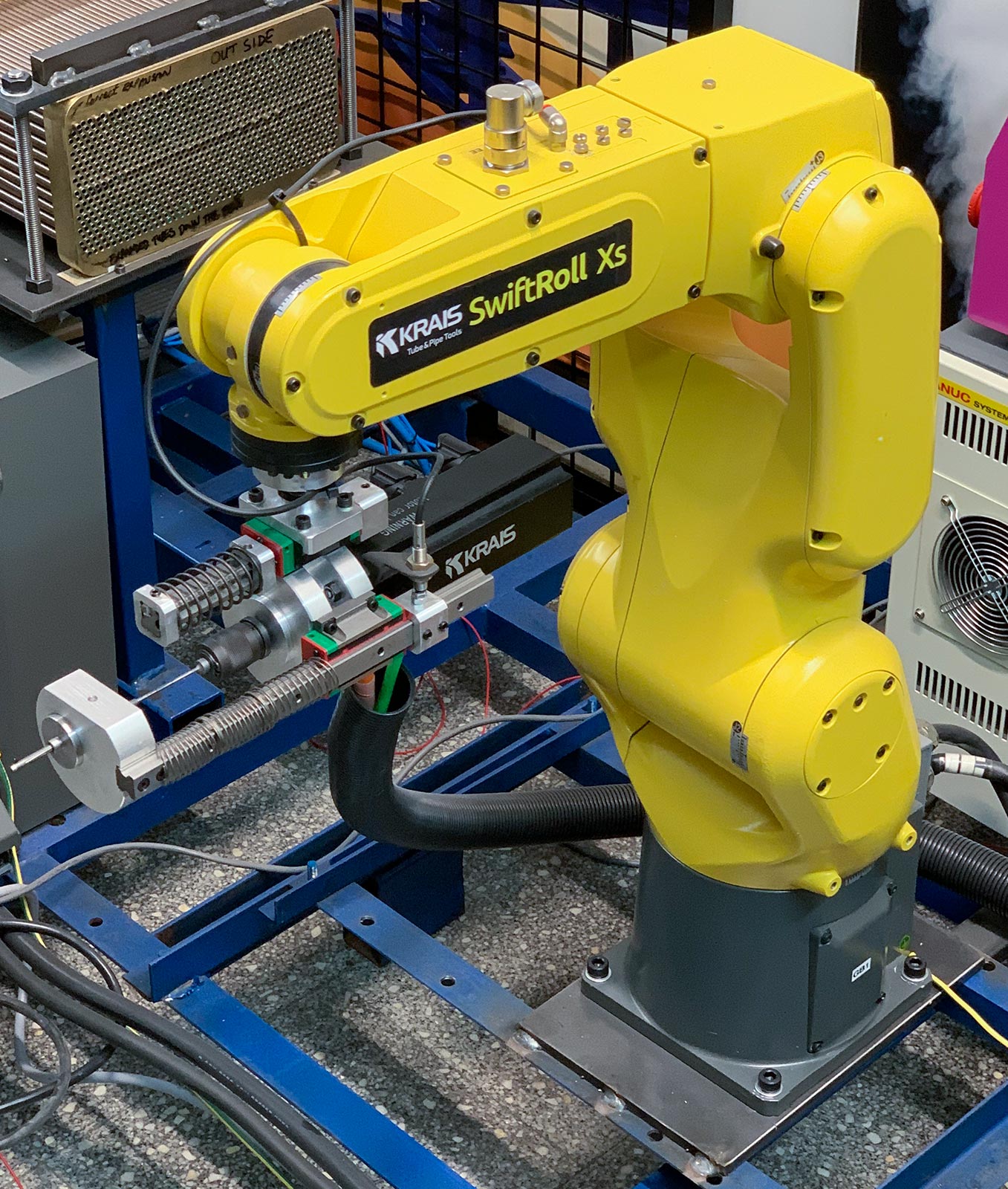

SwiftRoll Xs
SwiftRoll Xs the smaller version of the SwiftRoll X1. Designed for small cooler manufacturers. With this version, the tube facing is not available. Available motors up to 6000 rpm.
TIPTIG welding unit
SwiftRoll as an option can be integrated with a tube to tube sheet welding equipment as cooperation with the most modern, most sophisticated and fastest welding system available these days – made by company TipTig.

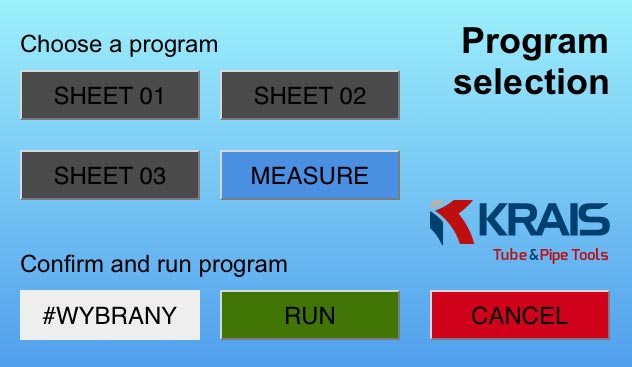

Custom HMI software
The robot is delivered with the pre-installed KRAIS HMI system dedicated exclusively to support of referencing, tube expanding, tube facing and welding tubes to tube sheet.
The system has been written to facilitate the operation of the robot and to hide functions that may be unnecessary in the working process or are too advanced at the very beginning of learning.

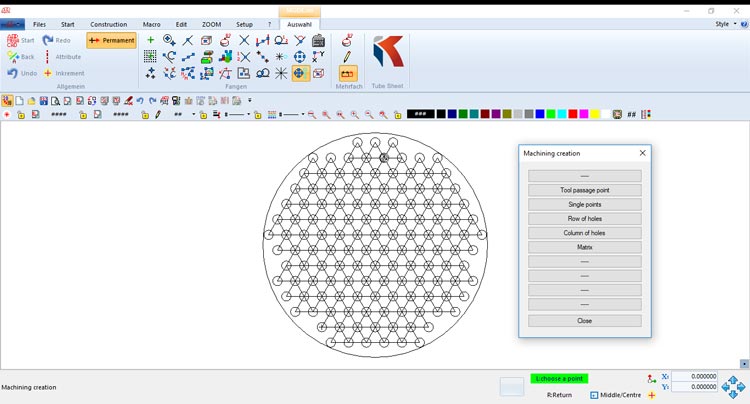

Custom CAM for easy programming
Unique feature delivered as standard is full featured, customized CAM software. In a very short period of time allows creating programs for tube expanding, facing or welding to tube sheet. The whole process takes minutes. The essential functions of software is a possibility to automatically programming the order of expanding tubes.
